Transporter wąskotorowy typu
Tw6a.100 na tor 1000 mm





                Charakterystyka transportera:
                1. Szerokość toru - 1000 mm.;
                2. Długość transportera - 11160 mm.;
                3. Szerokość transportera - 2200 mm.;
                4. Maksymalna szerokość transportera od główki szyny - 720 mm.;
                5. Wysokość od główki szyny toru 1000 do główki szyny transp. - 620 mm.;
                6. Wysokość od główki szyny do środka aparatu cięgłowego - 480 mm.;
                7. Ilość osi - 6 szt.
                8. Rozstęp osi wózka - 700 mm.;
                9. Rozstęp czopów skrętów - 6160 mm.;
                10. Rozstęp osi skrajnych - 7560 mm.;
                11. Średnica okręgu tocznego koła - 450 mm.;
                12. Ładowność transportera - 40000 kg.;
                13. Nośność transportera - 42000 kg.;
                14. Maksymalny rozstęp osi załadowanego wagonu - 8000 mm.;
                15. Rozstęp czopów skrętów wag. 4-osiowego - 11500- 14600 mm.;
                16. Ciężar własny transportera - 11000 kg.;
                17. Hamulec - zespolony z zaworem Oerlikon typu Est3e i ręczny
                18. Rodzaj konstrukcji - spawana
                19. Minimalny promień łuku toru - 50 m. na torach stacyjnych, 100 m. na szlakach.

                Malowanie transportera:
                    1. Kolor malowania całej konstrukcji - czarny (farba podkładowa poliwinylowa
                      symb. 31/XX/11, emalia poliwinylowa symb. 34/XX/11);
                2. Napisy - kolor biały poza oznaczeniem hamulca.

                    Szczegółowe plany transportera możesz pobrać tutaj (232 KB):

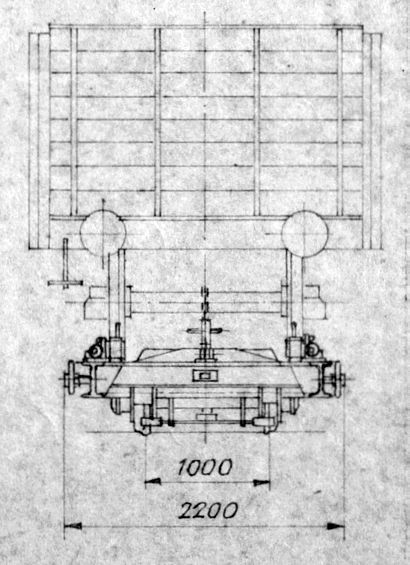

Konstrukcyjny widok
załadowanego transportera
z przodu.
Ten sam widok, ale rzeczywisty
na PKD (stacja Koszalin Wąski,
jesień 1987 r.)


Widok boczny (prawie) załadowanego transportera
(dane zdjęcia jak wyżej).

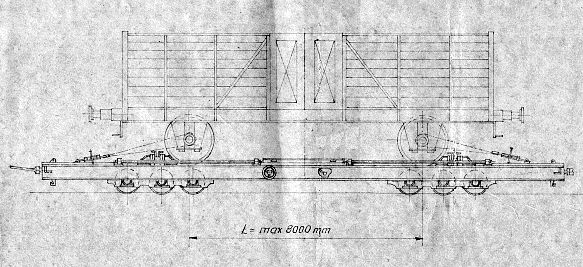

Konstrukcyjny widok załadowanwgo transportera z boku.

Szczegóły konstrukcyjne i zamocowania wagonu na transporterze.






Widok transportera z góry.
